คำแนะนำโดยละเอียดเกี่ยวกับหลอด Radiant: บทนำ

1. ภาพรวม

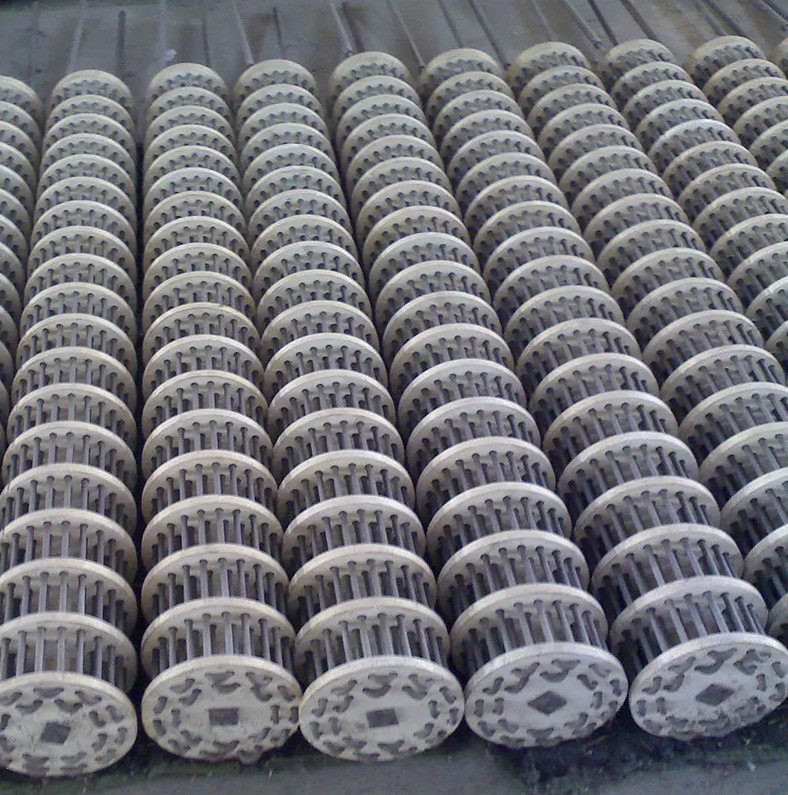

หลอดเรืองแสง เป็นองค์ประกอบความร้อนทางอ้อมอุณหภูมิสูงที่ใช้กันทั่วไปในเตาเผาอุตสาหกรรมและกระบวนการบำบัดความร้อน ประกอบด้วยแหล่งความร้อน (เช่น หัวเผาแก๊สหรือองค์ประกอบความร้อนไฟฟ้า) อยู่ภายในท่อป้องกันและทนความร้อน ซึ่งแผ่ความร้อนไปยังภายในเตาเผาพร้อมทั้งป้องกันแหล่งความร้อนจากบรรยากาศที่มีฤทธิ์กัดกร่อน

ฟังก์ชั่นที่สำคัญ
การถ่ายเทความร้อน: โดยการแผ่รังสี (อินฟราเรด) เป็นหลัก โดยมีส่วนประกอบที่มีการพาความร้อนเล็กน้อย ทำให้พื้นผิวได้รับความร้อนสม่ำเสมอ
การป้องกัน: ท่อปกป้องแหล่งความร้อนจากสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือออกซิไดซ์ ช่วยยืดอายุการใช้งานขององค์ประกอบความร้อน

2. ประเภทของหลอด Radiant

หลอด Radiant จะแตกต่างกันไปตามรูปร่างและการออกแบบเป็นหลัก โดยแต่ละหลอดได้รับการปรับให้เหมาะกับการใช้งานเฉพาะและข้อจำกัดของพื้นที่

ประเภท	รูปร่าง/การออกแบบ	พื้นผิวการถ่ายเทความร้อนทั่วไป	การใช้งานทั่วไป	ข้อดี	ข้อเสีย
ตรง	ท่อเชิงเส้นแบบเรียบง่าย	จำกัดความยาวของท่อ	เตาเผาขนาดเล็ก ดีไซน์เรียบง่าย	ติดตั้งและบำรุงรักษาง่าย	ประสิทธิภาพการถ่ายเทความร้อนลดลง
U-ประเภท	โค้งงอเป็นรูปตัวยู	เพิ่มพื้นที่ผิวภายในพื้นที่ขนาดเล็ก	เตาสายพาน พื้นที่จำกัด	การใช้พื้นที่ได้ดีกว่าแบบตรง	ซับซ้อนมากขึ้นในการประดิษฐ์
W-ประเภท	รูปตัว W มีหลายโค้ง	พื้นที่ผิวสูง เหมาะสำหรับโซนทำความร้อนขนาดใหญ่หรือกว้าง	เตาหลอมชุดใหญ่ การทำความร้อนแบบแผ่น	เพิ่มการกระจายความร้อนสูงสุด	แรงดันตกคร่อมที่สูงขึ้น การติดตั้งที่ซับซ้อน
ชนิด P	รูปตัว P มีห่วง	พื้นที่ผิวสูง มักใช้สำหรับการออกแบบหมุนเวียน	กระบวนการอุณหภูมิสูงที่ต้องการความสม่ำเสมอ	การถ่ายเทความร้อนอย่างมีประสิทธิภาพ	ซับซ้อนมากขึ้นในการทำความสะอาดและบำรุงรักษา
หลอดกระจายความร้อนไฟฟ้า	แตกต่างกันไป (มักเป็นเส้นตรงหรือม้วน)	ขึ้นอยู่กับการออกแบบ มักมีช่วงอุณหภูมิที่ต่ำกว่า	การควบคุมอุณหภูมิขนาดเล็กหรือแม่นยำ	ควบคุมอุณหภูมิได้อย่างแม่นยำ ไม่มีก๊าซเผาไหม้	จำกัดไว้ที่ช่วงอุณหภูมิที่ต่ำกว่าเมื่อเทียบกับท่อที่ใช้ก๊าซธรรมชาติ

3. การเลือกใช้วัสดุ

วัสดุท่อมีความสำคัญต่อประสิทธิภาพ โดยเฉพาะภายใต้อุณหภูมิสูงและบรรยากาศที่มีฤทธิ์กัดกร่อน วัสดุจะถูกเลือกโดยพิจารณาจากความต้านทานต่ออุณหภูมิ ความต้านทานการกัดกร่อน และความแข็งแรงทางกล

วัสดุ	องค์ประกอบ	อุณหภูมิสูงสุดโดยทั่วไป	คุณสมบัติที่สำคัญ	การใช้งานทั่วไป
โลหะผสม Fe-Cr-Al	เหล็ก โครเมียม อลูมิเนียม	สูงถึง -1,200°C (2,192°F)	ทนต่อการเกิดออกซิเดชันได้ดีเยี่ยม มีความแข็งแรงทางกลที่ดี	เตาอุณหภูมิสูงอเนกประสงค์
โลหะผสมนิกเกิล	มีปริมาณนิกเกิลสูง โครเมียม โมลิบดีนัม	สูงถึง -1,300°C (2,372°F)	ต้านทานการกัดกร่อนได้ดีเยี่ยม โดยเฉพาะอย่างยิ่งในบรรยากาศที่ลดลง	สภาพแวดล้อมเตาเผาที่มีฤทธิ์กัดกร่อนสูงหรือรุนแรง
โลหะผสมหล่อทนความร้อน	ส่วนผสมโลหะผสมต่างๆ (มักเป็นกรรมสิทธิ์)	แตกต่างกันไป (มัก >1,200°C)	ปรับแต่งได้สำหรับกระบวนการเฉพาะ	กระบวนการทางอุตสาหกรรมเฉพาะทาง
สเตนเลส (คาร์บอนต่ำ)	เหล็ก, โครเมียม (18-20%)	สูงถึง -1,000°C (1,832°F)	ทนต่อการกัดกร่อนได้ดี ลดต้นทุน	การใช้งานที่อุณหภูมิต่ำกว่า

4. ข้อมูลจำเพาะทางเทคนิค

เมื่อประเมินหลอดรังสี ผู้ซื้อควรพิจารณาข้อกำหนดสำคัญต่อไปนี้:

ข้อมูลจำเพาะ	ช่วงทั่วไป	ผลกระทบต่อประสิทธิภาพ
เส้นผ่านศูนย์กลางภายนอก/O.D. (OD)	50 มม. ถึง 1,500 มม. (2" ถึง 60")	กำหนดพื้นที่ระบายความร้อนและความเข้ากันได้ในการติดตั้ง
ความหนาของผนัง	1 มม. ถึง 10 มม. (0.04" ถึง 0.4")	ส่งผลต่อความทนทานและประสิทธิภาพการถ่ายเทความร้อน
อุณหภูมิในการทำงานสูงสุด	800°C ถึง 1,300°C (1,472°F ถึง 2,372°F)	อุณหภูมิที่สูงขึ้นช่วยให้ทำความร้อนได้เร็วขึ้น แต่ต้องใช้วัสดุที่ทนทานมากขึ้น
แรงดันใช้งานสูงสุด	สูงถึง 1.5 MPa (150 กก./ซม.²)	สำคัญสำหรับท่อที่ใช้ก๊าซธรรมชาติเพื่อความปลอดภัยภายใต้แรงดันสูง
ความร้อนที่ปล่อยออกมา (Q)	1,000 ถึง 200,000 kW (ขึ้นอยู่กับขนาดและประเภท)	เกี่ยวข้องโดยตรงกับความยาวท่อ เส้นผ่านศูนย์กลาง และอุณหภูมิ
ประสิทธิภาพการถ่ายเทความร้อน	70% ถึง 90% (ส่วนที่ส่องแสง)	กำหนดปริมาณความร้อนที่ถ่ายเทไปยังชิ้นงานได้อย่างมีประสิทธิภาพ

5. การติดตั้งและบูรณาการ

การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญสำหรับความปลอดภัย ประสิทธิภาพ และอายุการใช้งานที่ยาวนาน

ส่วนประกอบหลัก

หัวเผา (สำหรับท่อที่ใช้ก๊าซธรรมชาติ): สร้างก๊าซเผาไหม้ที่ให้ความร้อนแก่ท่อ

แผ่นสะท้อนแสง: ส่งพลังงานรังสีไปยังชิ้นงาน เพิ่มประสิทธิภาพ

พัดลม/เครื่องเป่าลม: มักใช้เพื่อหมุนเวียนก๊าซที่เผาไหม้ผ่านท่อและระบายออกอย่างปลอดภัย

ฉนวน (เช่น อิฐทนไฟ): ล้อมรอบท่อเพื่อกักเก็บความร้อนและป้องกันผนังเตาหลอม

เคล็ดลับการติดตั้ง

อนุญาตให้มีการขยายตัวเนื่องจากความร้อน: ใช้การเชื่อมต่อที่ยืดหยุ่นหรือข้อต่อการขยายตัวเพื่อรองรับการเติบโตที่เกิดจากอุณหภูมิ

ตรวจสอบให้แน่ใจว่ามีระยะห่างที่เหมาะสม: รักษาระยะห่างที่แนะนำจากส่วนประกอบเตาอื่นๆ เพื่อป้องกันความร้อนสูงเกินไป

การเชื่อมต่อซีล: ข้อต่อทั้งหมดต้องกันแก๊สสำหรับท่อที่ใช้แก๊สเป็นเชื้อเพลิง เพื่อหลีกเลี่ยงการรั่วไหลและให้ความมั่นใจในความปลอดภัย

ใช้การติดตั้งที่เหมาะสม: ยึดท่อโดยใช้ขายึดหรือส่วนรองรับที่สามารถรองรับน้ำหนักและความเครียดจากความร้อนได้

6. การบำรุงรักษาและความปลอดภัย

การตรวจสอบตามปกติ

การตรวจสอบด้วยสายตา: มองหารอยแตก การกัดกร่อน หรือการเสียรูปบนพื้นผิวท่อ

การทดสอบแรงดัน: สำหรับท่อที่ใช้ก๊าซธรรมชาติ ให้ทดสอบรอยรั่วเป็นประจำโดยใช้เกจวัดแรงดัน

การตรวจสอบอุณหภูมิ: ใช้เทอร์โมคัปเปิลเพื่อให้แน่ใจว่าท่อไม่เกินอุณหภูมิที่กำหนด

ปัญหาและแนวทางแก้ไขทั่วไป

ปัญหา	สาเหตุที่เป็นไปได้	โซลูชั่น
ความร้อนที่ลดลง	การเปรอะเปื้อนที่ผิวท่อหรือการเกิดออกซิเดชัน	ทำความสะอาดพื้นผิวท่อ เปลี่ยนใหม่หากสึกกร่อนอย่างรุนแรง
ก๊าซรั่ว	ซีลหรือรอยแตกร้าวในท่อเสียหาย	ทำการทดสอบแรงดัน เปลี่ยนส่วนที่เสียหาย
ความร้อนไม่สม่ำเสมอ	การวางแนวท่อไม่ถูกต้องหรือตัวสะท้อนแสงไม่เพียงพอ	จัดตำแหน่งท่อใหม่ ติดตั้งหรือปรับตัวสะท้อนแสงเพื่อการแผ่รังสีที่สม่ำเสมอ

7. คู่มือการซื้อ

เมื่อซื้อท่อ Radiant ให้พิจารณาเกณฑ์ต่อไปนี้เพื่อให้แน่ใจว่าคุณเลือกผลิตภัณฑ์ที่เหมาะสมสำหรับการใช้งานของคุณ:

ข้อกำหนดในการใช้งาน: กำหนดกระบวนการ (เช่น การอบอ่อน การเติมคาร์บอน การทำแห้ง) และช่วงอุณหภูมิที่ต้องการ

ขนาดและเค้าโครงเตา: เลือกประเภทท่อ (แบบตรง, U, W ฯลฯ) ที่เหมาะกับข้อจำกัดทางกายภาพของเตาเผาของคุณ

ความเข้ากันได้ของบรรยากาศ: ตรวจสอบให้แน่ใจว่าวัสดุท่อสามารถทนต่อบรรยากาศของเตาเผาได้ (ออกซิไดซ์ รีดิวซ์ เป็นกลาง)

แหล่งพลังงาน: ตัดสินใจระหว่างการใช้ก๊าซธรรมชาติเป็นเชื้อเพลิง (อุณหภูมิสูงขึ้น ต้นทุนการดำเนินงานลดลง) หรือไฟฟ้า (การควบคุมที่แม่นยำ ไม่มีก๊าซเผาไหม้) โดยขึ้นอยู่กับความพร้อมใช้งานและต้นทุน

การปฏิบัติตามกฎระเบียบ: ตรวจสอบว่าท่อและหัวเผาที่เกี่ยวข้องเป็นไปตามมาตรฐานความปลอดภัยและการปล่อยมลพิษในท้องถิ่น (เช่น ขีดจำกัด NOx สำหรับหัวเผาแก๊ส)

8. แนวคิดและนวัตกรรมการออกแบบขั้นสูง

การออกแบบท่อส่งรังสีสมัยใหม่รวมเอาคุณลักษณะที่ซับซ้อนเพื่อเพิ่มประสิทธิภาพ ลดการใช้พลังงาน และปรับปรุงความทนทาน นวัตกรรมต่อไปนี้แพร่หลายในอุตสาหกรรม:

A. หัวเผาแบบรีเจนเนอเรชั่นพร้อมระบบป้องกันก๊าซ

แนวคิด: หัวเผาแบบรีเจนเนอเรชั่นจะอุ่นอากาศที่เผาไหม้โดยใช้ก๊าซไอเสียของเตาเผาเอง ส่งผลให้อุณหภูมิเปลวไฟสูงขึ้น อย่างไรก็ตาม สิ่งนี้อาจทำให้ผนังท่อได้รับความร้อนมากเกินไป

นวัตกรรม: การแนะนำแผงป้องกันก๊าซ—การไหลของก๊าซเฉื่อยหรือก๊าซเย็น (มักเป็นส่วนหนึ่งของผลิตภัณฑ์ที่เผาไหม้) ที่ไหลติดกับผนังท่อ แผงป้องกันนี้ช่วยปกป้องท่อจากส่วนที่ร้อนที่สุดของเปลวไฟ กระจายความร้อนได้ทั่วถึงยิ่งขึ้น และป้องกันความร้อนสูงเกินไปเฉพาะที่

ประโยชน์: ช่วยให้สามารถใช้ผนังที่บางลงในขณะที่ยังคงอายุการใช้งานของท่อ และลดการก่อตัวของไนโตรเจนออกไซด์ (NOx) โดยการปรับอุณหภูมิเปลวไฟให้เหมาะสม

B. การก่อสร้างแบบเชื่อมเกลียว

แนวคิด: ท่อเชื่อมแบบเดิมอาจมีคุณสมบัติไม่สมมาตรเนื่องจากทิศทางของการเชื่อม

นวัตกรรม: การเชื่อมแบบเกลียวสร้างท่อสมมาตรโดยมีคุณสมบัติสม่ำเสมอทั่วเส้นรอบวง การออกแบบนี้ยังลดการบิดเบือนระหว่างการทำความร้อนอีกด้วย

ประโยชน์: ปรับปรุงความเสถียรทางกลและความสม่ำเสมอของการถ่ายเทความร้อน โดยเฉพาะอย่างยิ่งสิ่งสำคัญอย่างยิ่งสำหรับกระบวนการบำบัดความร้อนที่มีความแม่นยำสูง

C. ตัวสะท้อนแสงแบบรวมและการกำหนดค่าแบบหลายท่อ

แนวคิด: เพื่อเพิ่มประสิทธิภาพการแผ่รังสีให้สูงสุด สามารถจัดวางท่อในรูปแบบที่สะท้อนและรวมความร้อนไว้ได้

การนำไปปฏิบัติ:
ท่อ W-Type: มีลักษณะโค้งงอหลายจุดซึ่งเพิ่มพื้นที่ผิวภายในพื้นที่ขนาดเล็ก เหมาะสำหรับบริเวณที่ให้ความร้อนขนาดใหญ่

แผ่นสะท้อนแสง: พื้นผิวสะท้อนแสงที่วางอย่างมีกลยุทธ์ (มักทำจากโลหะผสมที่มีอุณหภูมิสูง) จะแผ่รังสีโดยตรงไปยังชิ้นงาน ช่วยลดการสูญเสียความร้อนไปยังผนังเตาเผา

การรวมกลุ่มหลายท่อ: ในเตาเผาที่มีความจุสูง ท่อหลายท่อจะถูกรวมเข้าด้วยกันโดยใช้ท่อร่วมที่ใช้ร่วมกัน ทำให้เกิดความสมดุลของการไหลและอุณหภูมิในพื้นที่กว้าง

D. โลหะผสมที่มีผนังบางและมีอุณหภูมิสูง

วัสดุ: โลหะผสมขั้นสูง (เช่น Kanthal, Fe-Cr-Al) ที่มีผนังบาง (ต่ำสุด 3/8") ให้ความต้านทานการเกิดออกซิเดชันที่เหนือกว่าในขณะที่ลดมวลความร้อน

ข้อดี: ใช้เวลาทำความร้อนในเตาเร็วขึ้นและลดการใช้พลังงาน เนื่องจากต้องอุ่นวัสดุน้อยลงก่อนที่จะถึงอุณหภูมิเป้าหมาย

9. การวิเคราะห์เปรียบเทียบ: หลอดรังสีกับเทคโนโลยีการทำความร้อนทางเลือก

ผู้ซื้อมักจะประเมินหลอดรังสีเทียบกับวิธีการให้ความร้อนจากเตาเผาแบบอื่นๆ ด้านล่างนี้เป็นภาพรวมเปรียบเทียบ:

พารามิเตอร์	หลอดเรืองแสง	หัวเผาแบบยิงตรง	เครื่องทำความร้อนความต้านทานไฟฟ้า
ประสิทธิภาพการถ่ายเทความร้อน	สูง (โฟกัสแบบ Radiant)	ปานกลาง (การผสมผสานระหว่างการพาความร้อนและการแผ่รังสี)	สูง (เครื่องทำความร้อนไฟฟ้าโดยตรง)
ความเข้ากันได้ของบรรยากาศ	ดีเยี่ยม (แยกได้จากก๊าซเผาไหม้)	ไม่ดี (สัมผัสโดยตรงกับก๊าซ)	ดีเยี่ยม (ไม่มีก๊าซเผาไหม้)
ช่วงอุณหภูมิ	สูงถึง 1300°C (2600°F)	คล้ายกัน แต่การสัมผัสเปลวไฟสามารถจำกัดอายุการใช้งานของท่อได้	โดยทั่วไปแล้วจะต่ำกว่า จำกัดด้วยวัสดุอิเล็กโทรด
ความยืดหยุ่นของแหล่งพลังงาน	ก๊าซ, น้ำมัน, ก๊าซธรรมชาติ	ก๊าซ/น้ำมันเป็นหลัก	เฉพาะไฟฟ้าเท่านั้น
ความซับซ้อนในการติดตั้ง	ปานกลาง (ต้องมีการกวาดล้าง, ท่อแก๊ส)	ธรรมดา (เปลวไฟโดยตรง)	แบบธรรมดา (การเดินสายไฟฟ้า)
ความถี่ในการบำรุงรักษา	ต่ำถึงปานกลาง (ขึ้นอยู่กับวัสดุ)	สูง (ทำความสะอาดหัวเผา, ปรับเปลวไฟ)	ต่ำ (ไม่มีชิ้นส่วนที่เคลื่อนไหว)
กรณีการใช้งานทั่วไป	การอบชุบด้วยความร้อนที่มีความบริสุทธิ์สูง เตาเผาแบบต่อเนื่อง	การทำความร้อนแบบกลุ่มอย่างง่าย การใช้งานที่มีต้นทุนต่ำ	การควบคุมอุณหภูมิขนาดเล็กที่แม่นยำ

10. กรณีศึกษา: การประยุกต์ในโลกแห่งความเป็นจริง

กรณีศึกษาที่ 1: การบำบัดความร้อนด้วยแถบต่อเนื่อง

ความท้าทาย: การรักษาอุณหภูมิให้สม่ำเสมอบนแถบเหล็กที่กำลังเคลื่อนที่ ในขณะเดียวกันก็รักษาบรรยากาศที่สะอาด

วิธีแก้ปัญหา: การใช้หลอดรังสีประเภท U พร้อมหัวเผาแบบรีเจนเนอเรชั่นและแผงป้องกันก๊าซ รูปทรงของท่อช่วยให้มีการออกแบบที่กะทัดรัดซึ่งพอดีกับความสูงที่จำกัดของเตาเผา ในขณะที่เกราะป้องกันท่อจากไฟแหลม ซึ่งช่วยยืดอายุการใช้งาน

ผลลัพธ์: ลดการใช้เชื้อเพลิงลง 15% และอายุการใช้งานท่อเพิ่มขึ้น 20% เนื่องจากเกราะป้องกันและวัสดุโลหะผสมคุณภาพสูง

กรณีศึกษาที่ 2: การหลอมที่อุณหภูมิสูง

ความท้าทาย: อุณหภูมิสูงกว่า 1200°C สำหรับการอบอ่อนโลหะผสมโดยไม่กระทบต่อความสมบูรณ์ของท่อ

วิธีแก้ไข: การใช้ท่อเรืองแสงโลหะผสมนิกเกิลที่มีการออกแบบผนังบางและการเชื่อมแบบเกลียว โลหะผสมที่มีอุณหภูมิสูงต้านทานการเกิดออกซิเดชัน และผนังบางช่วยลดความเฉื่อยทางความร้อน ทำให้อุณหภูมิเพิ่มขึ้นอย่างรวดเร็ว

ผลลัพธ์: ลดเวลาการให้ความร้อนลง 30% และขจัดเหตุการณ์การแตกร้าวของท่อตลอดระยะเวลาการดำเนินงาน 3 ปี

11. คู่มือการแก้ไขปัญหา

อาการ	สาเหตุที่เป็นไปได้	การตรวจวินิจฉัย	การดำเนินการที่แนะนำ
การกระจายอุณหภูมิไม่สม่ำเสมอ	เกราะป้องกันแสงสะท้อนไม่เพียงพอหรือการวางแนวท่อไม่ตรง	การถ่ายภาพความร้อนแบบอินฟราเรดทั่วทั้งภายในเตาเผา	ปรับแนวท่อใหม่ ติดตั้งตัวสะท้อนแสงเพิ่มเติม ตรวจสอบระยะห่าง
การย่อยสลายท่ออย่างรวดเร็ว	เปลวไฟกระทบมากเกินไป การเลือกใช้วัสดุไม่ดี	ตรวจสอบผนังท่อเพื่อหาจุดร้อน ตรวจสอบแรงดันหัวเผา	ติดตั้งชิลด์แก๊ส, เปลี่ยนเป็นเกรดอัลลอยด์ที่สูงขึ้น, ปรับแรงดันหัวเตา
การบริโภคน้ำมันเชื้อเพลิงสูง	การทำงานของเตาไม่มีประสิทธิภาพ ฉนวนไม่ดี	ตรวจสอบอุณหภูมิก๊าซไอเสีย ตรวจสอบฉนวนเตาเผา	ปรับแต่งหัวเผาเพื่อให้ได้อัตราส่วนอากาศต่อเชื้อเพลิงที่เหมาะสมที่สุด เพิ่มฉนวนภายนอกให้กับตัวเครื่อง
เสียงรบกวนหรือการสั่นสะเทือน	การไหลของก๊าซปั่นป่วน การติดตั้งหลวม	ฟังเสียงสะท้อน ตรวจสอบสลักเกลียวยึด	ยึดขายึดให้แน่น ปรับอัตราการไหลของก๊าซเพื่อลดความปั่นป่วน

12. มาตรฐานอุตสาหกรรมและการปฏิบัติตามข้อกำหนด

เมื่อระบุหรือซื้อท่อกระจายแสง ต้องแน่ใจว่าเป็นไปตามมาตรฐานต่อไปนี้เพื่อรับประกันคุณภาพ ความปลอดภัย และการทำงานร่วมกัน:

มาตรฐาน	ขอบเขต	ความเกี่ยวข้องกับหลอด Radiant
เอชจี/ที 2601	มาตรฐานแห่งชาติจีนสำหรับอุปกรณ์บำบัดความร้อน	ระบุขนาด เกรดวัสดุ และวิธีการทดสอบสำหรับส่วนประกอบของเตาเผา รวมถึงท่อรังสี
ASTM A608 / ASME SA-608	ข้อกำหนดมาตรฐานสำหรับท่อโลหะผสมนิกเกิล-โครเมียม-เหล็ก	ควบคุมองค์ประกอบทางเคมีและคุณสมบัติทางกลของท่อโลหะผสมนิกเกิลที่ใช้ในเตาเผาที่มีอุณหภูมิสูง
ดิน 10295	มาตรฐานเยอรมันสำหรับท่อเหล็กสำหรับรับแรงดัน	เกี่ยวข้องกับท่อกระจายรังสีที่ใช้ก๊าซเป็นเชื้อเพลิงแรงดัน เพื่อให้มั่นใจว่าสามารถบรรจุก๊าซที่เผาไหม้ได้อย่างปลอดภัย
JIS G5122	มาตรฐานอุตสาหกรรมของญี่ปุ่นสำหรับท่อสแตนเลส	ใช้กับท่อแผ่รังสีสแตนเลส โดยให้รายละเอียดเกี่ยวกับความต้านทานการกัดกร่อนและกระบวนการบำบัดความร้อนที่ยอมรับได้
ISO9001	ระบบการจัดการคุณภาพ	ตรวจสอบให้แน่ใจว่าผู้ผลิตปฏิบัติตามกระบวนการควบคุมคุณภาพที่สอดคล้องกัน ซึ่งมีความสำคัญอย่างยิ่งต่อการใช้งานที่มีความน่าเชื่อถือสูง

13. รายการตรวจสอบการจัดซื้อหลอด Radiant

ก่อนที่จะตัดสินใจซื้อให้เสร็จสิ้น ให้ใช้รายการตรวจสอบนี้เพื่อให้แน่ใจว่าปัจจัยสำคัญทั้งหมดได้รับการแก้ไขแล้ว:

1.กำหนดข้อกำหนดของกระบวนการ

ช่วงอุณหภูมิเป้าหมาย (°C/°F)

ฟลักซ์ความร้อนที่ต้องการ (kW/m²)

บรรยากาศเตาหลอม (ออกซิไดซ์, เป็นกลาง, รีดิวซ์)

2.เลือกเรขาคณิตของท่อ

เลือกระหว่างแบบตรง, U-Type, W-Type หรือ P-Type ตามพื้นที่เตาเผาและความสม่ำเสมอของโซนทำความร้อน

3.ระบุเกรดวัสดุ

ตรวจสอบว่าเหล็กกล้าไร้สนิมมาตรฐานเพียงพอหรือไม่ หรือจำเป็นต้องใช้โลหะผสมนิกเกิลสูงสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือไม่

4.ตรวจสอบความเข้ากันได้ของมิติ

ตรวจสอบเส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง และระยะห่างขั้นต่ำ (โดยทั่วไป ≥ 75 มม. จากผนัง) เพื่อรองรับการขยายตัวเนื่องจากความร้อน

5. ประเมินความเข้ากันได้ของ Burner

ตรวจสอบให้แน่ใจว่าการออกแบบทางเข้าของท่อตรงกับหัวเผาที่ต้องการ (การจ่ายไฟแบบรีเจนเนอเรชั่นและการจ่ายไฟโดยตรง) และเป็นไปตามข้อกำหนดแรงดันแก๊ส

6.ขอเอกสารทางเทคนิค

รับใบรับรองวัสดุ บันทึกการรักษาความร้อน และใบรับรองการปฏิบัติตามข้อกำหนด (ASTM, DIN, ISO)

7.แผนการติดตั้งและบำรุงรักษา

ตรวจสอบว่าซัพพลายเออร์ให้แนวทางการติดตั้งและมีอะไหล่พร้อมใช้งานสำหรับประเภทท่อที่เลือก

14. รายการตรวจสอบการประเมินซัพพลายเออร์

เมื่อจัดหาหลอดรังสี การประเมินอย่างเป็นระบบช่วยให้มั่นใจในความน่าเชื่อถือ ความสอดคล้อง และความคุ้มค่า:

เกณฑ์การประเมิน	สิ่งที่ต้องตรวจสอบ	หลักฐานทั่วไป
การรับรองวัสดุ	ขอรายงานการทดสอบวัสดุ (เช่น ASTM A608 สำหรับโลหะผสมนิกเกิล) เพื่อยืนยันองค์ประกอบทางเคมีและคุณสมบัติทางกล	ใบรับรองการปฏิบัติตามข้อกำหนด รายงานการทดสอบเป็นกลุ่ม
กระบวนการผลิต	ตรวจสอบว่าซัพพลายเออร์ใช้การเชื่อมแบบเกลียวเพื่อให้คุณสมบัติของผนังสม่ำเสมอ และดำเนินการอบชุบด้วยความร้อนหลังการเชื่อมเพื่อลดความเครียด	แผนภาพผังกระบวนการ บันทึกการตรวจสอบ QA
ความอดทนมิติ	ตรวจสอบให้แน่ใจว่าท่อเป็นไปตามเส้นผ่านศูนย์กลางภายนอก (OD) ความหนาของผนัง และความคลาดเคลื่อนความตรงที่ระบุ (มักจะ ±0.1 มม. สำหรับการใช้งานที่มีความแม่นยำสูง)	ใบรับรองการตรวจสอบมิติข้อมูล CMM
อุปกรณ์ติดตั้ง	ยืนยันการรวมปะเก็นหน้าแปลน คลิปตัวยู และฝาปิดท้ายตัวสะท้อนแสงที่เข้ากันได้กับการออกแบบเตาเผาของคุณ	รายการชิ้นส่วน แค็ตตาล็อกอุปกรณ์เสริม
การสนับสนุนหลังการขาย	ประเมินความพร้อมของการสนับสนุนด้านเทคนิค สินค้าคงคลังของอะไหล่ และเงื่อนไขการรับประกัน (โดยทั่วไปคือ 12-24 เดือนสำหรับโลหะผสมที่มีอุณหภูมิสูง)	ข้อตกลงระดับการให้บริการ เอกสารการรับประกัน
การปฏิบัติตามและมาตรฐาน	ตรวจสอบการปฏิบัติตามมาตรฐานที่เกี่ยวข้อง (เช่น HG/T 2601 สำหรับอุปกรณ์บำบัดความร้อนของจีน, ISO 9001 สำหรับการจัดการคุณภาพ)	สำเนาใบรับรอง รายงานการตรวจสอบ

15. แนวทางปฏิบัติที่ดีที่สุดในการติดตั้งและโปรโตคอลด้านความปลอดภัย

การติดตั้งที่เหมาะสมเป็นสิ่งสำคัญสำหรับประสิทธิภาพ อายุการใช้งาน และความปลอดภัย ปฏิบัติตามหลักเกณฑ์เหล่านี้:

1.การกวาดล้างและการสนับสนุน

ระยะห่างระหว่างผนัง/พื้น: รักษาระยะห่างขั้นต่ำ 1.2×เส้นผ่านศูนย์กลางท่อ (d) จากผนังและพื้นเตาเผาสำหรับอุณหภูมิสูงกว่า 600°C และ ≥100 มม. สำหรับอุณหภูมิต่ำลงและมีการไหลของอากาศสูง

ระยะห่างของท่อ: ระยะห่างจากศูนย์กลางถึงศูนย์กลางควรอยู่ที่ ≥2.5×d เพื่อหลีกเลี่ยงการรบกวนจากการแผ่รังสีและให้ความร้อนสม่ำเสมอ

ไม้แขวนเสื้อ: วางตำแหน่งไม้แขวนท่อให้ห่างจากชุดหัวเผาไม่เกิน 4 นิ้ว (10 ซม.) และใช้ตะขอรูปตัว S เพื่อการแขวนที่มั่นคง

2.การติดตั้งหน้าแปลนและซีล

ข้อมูลจำเพาะของแรงบิด: ใช้แรงบิดที่สม่ำเสมอกับสลักเกลียวหน้าแปลน (โดยทั่วไปคือ 15-20Nm) เพื่อหลีกเลี่ยงการบีบอัดที่ไม่สม่ำเสมอซึ่งอาจนำไปสู่การรั่วไหล

ความสมบูรณ์ของซีล: ใช้ปะเก็นซิลิโคนหรือกราไฟท์อุณหภูมิสูง ตรวจสอบว่าหน้าต่างสังเกตเปลวไฟคว่ำลงเพื่อป้องกันเปลวไฟกระทบโดยตรงกับทางเข้าของท่อ

3.การตรวจสอบก่อนเริ่มดำเนินการ

การตรวจสอบเซ็นเซอร์ช็อต: ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ช็อตบนบรรจุภัณฑ์อยู่ในสภาพสมบูรณ์เมื่อได้รับ แสดงว่าท่อไม่ได้รับความเสียหายระหว่างการขนส่ง

การถ่ายภาพความร้อน: ทำการสแกนอินฟราเรดหลังจากเพิ่มความร้อนครั้งแรกเพื่อระบุจุดร้อนหรือรูปแบบการแผ่รังสีที่ไม่สม่ำเสมอ

4.ข้อควรระวังด้านความปลอดภัย

การระบายแรงดัน: ติดตั้งวาล์วระบายแรงดันบนท่อแก๊สเพื่อป้องกันแรงดันเกิน

การระบายอากาศ: ตรวจสอบให้แน่ใจว่ามีการระบายอากาศเพียงพอสำหรับก๊าซที่เผาไหม้ โดยเฉพาะอย่างยิ่งเมื่อใช้หัวเผา NOx ต่ำที่อาจปล่อย CO ในระดับที่สูงขึ้นหากไม่ได้ปรับอย่างเหมาะสม

16. การวางแผนการบำรุงรักษาและการจัดการวงจรชีวิต

กลยุทธ์การบำรุงรักษาเชิงรุกช่วยยืดอายุท่อและลดเวลาหยุดทำงานที่ไม่คาดคิดให้เหลือน้อยที่สุด:

กิจกรรมการบำรุงรักษา	ความถี่	ตัวชี้วัดที่สำคัญ
การตรวจสอบด้วยสายตา	รายเดือน (ภาพ), รายไตรมาส (รายละเอียด)	ตรวจสอบการเปลี่ยนสี การแตกร้าว หรือการเสียรูปของพื้นผิวท่อ
การเปลี่ยนซีลหน้าแปลน	ทุก 1-2 ปี (หรือตามคำแนะนำของ OEM)	มองหาการแข็งตัวของปะเก็น การแตกร้าว หรือการรั่วของก๊าซที่หน้าแปลน
การตรวจสอบการจัดตำแหน่งตัวสะท้อนแสง	รายไตรมาส	ตรวจสอบว่าการซ้อนทับของตัวสะท้อนแสงยังคงอยู่ในพิกัดความเผื่อ (±2 มม.) และปรับหากเกิดการหย่อนคล้อย
การสอบเทียบการไหลของก๊าซ	เป็นประจำทุกปี	ตรวจสอบให้แน่ใจว่าความดันหัวเผาและอัตราส่วนอากาศ-เชื้อเพลิงยังคงอยู่ในข้อกำหนดการออกแบบเพื่อหลีกเลี่ยงการปะทะของเปลวไฟ
การประเมินการสิ้นสุดของชีวิต	ทุก 5 ปี (หรือหลังรอบความร้อนหลัก)	ทำการทดสอบแบบไม่ทำลาย (เช่น การวัดความหนาด้วยอัลตราโซนิก) เพื่อประเมินการทำให้ผนังบางลง

ตัวเลือกการสิ้นสุดอายุการใช้งาน:

การปรับปรุงใหม่: ท่อนิกเกิลสูงบางท่อสามารถเคลือบซ้ำด้วยชั้นป้องกัน (เช่น Al₂O₃) เพื่อยืดอายุการใช้งาน

การหล่อซ้ำ: สำหรับท่อโลหะผสม ให้พิจารณาส่งวัสดุไปยังโรงหล่อเพื่อทำการหลอมใหม่และหล่อเป็นหลอดใหม่ ซึ่งมีความยั่งยืนมากกว่าการซื้อสต๊อกใหม่

17. การแก้ไขปัญหาและการวินิจฉัยขั้นสูง

แม้ว่าจะมีการออกแบบอย่างระมัดระวัง แต่ปัญหาด้านการปฏิบัติงานก็อาจเกิดขึ้นได้ ในส่วนนี้จะกล่าวถึงแนวทางที่เป็นระบบในการวินิจฉัยปัญหาทั่วไป โดยใช้ทั้งการสังเกตเชิงประจักษ์และการวิเคราะห์เชิงปริมาณ

A. ผังงานการวินิจฉัยสำหรับปัญหาทั่วไป

อาการ	สาเหตุที่เป็นไปได้	ขั้นตอนการวินิจฉัย	การดำเนินการแก้ไข
การกระจายอุณหภูมิไม่สม่ำเสมอ	1. แผ่นสะท้อนแสงไม่ตรง 2. ท่อหย่อนคล้อย 3. การไหลของก๊าซไม่สม่ำเสมอ	1. ทำการสแกนอินฟราเรดทั่วทั้งพื้นผิวท่อ 2. วัดความเบี่ยงเบนของเส้นกึ่งกลางท่อด้วยระดับเลเซอร์ 3. ตรวจสอบความสม่ำเสมอของแรงดันท่อร่วมแก๊ส	1. ปรับแนวตัวสะท้อนแสง (รักษาระยะเหลื่อมกัน 9 นิ้ว) 2. ปรับที่แขวนท่อหรือเปลี่ยนท่อที่มีผนังหนาขึ้น 3. ปรับสมดุลท่อร่วมหรือเปลี่ยนรูที่อุดตัน
การปล่อย NOx มากเกินไป	1. อุณหภูมิเปลวไฟสูง 2. อากาศส่วนเกินไม่เพียงพอ 3. หัวเผาสึกหรอ	1. วัดอุณหภูมิเปลวไฟด้วยไพโรมิเตอร์ 2. วิเคราะห์ก๊าซไอเสีย 3. ตรวจสอบหัวเผาว่ามีการกัดกร่อนของปลายหรือไม่	1. ลดอุณหภูมิเปลวไฟสูงสุด (เช่น ลดอากาศส่วนเกิน) 2. ปรับอัตราส่วนอากาศ-เชื้อเพลิงเพื่อให้ได้ปริมาณสัมพันธ์ที่เหมาะสม 3. เปลี่ยนหรือสร้างหัวเผาใหม่
เปลวไฟกระทบที่ทางเข้าท่อ	1. มุมเปลวไฟไม่ถูกต้อง 2. ทางเข้าท่อใกล้กับเตามากเกินไป 3. ด้านหน้าเปลวไฟเสียหาย	1. ตรวจสอบจุดเข้าเปลวไฟด้วยสายตา 2. วัดระยะห่างจากหัวเผาถึงท่อ (รักษาไว้ ≥ 4 นิ้ว) 3. ตรวจสอบการอุดตันในท่อน้ำมันเชื้อเพลิง	1. ปรับตำแหน่งหรือมุมหัวเผา 2. เพิ่มระยะห่างหรือเพิ่มตัวกระจายเปลวไฟ 3. เคลียร์สิ่งอุดตัน เปลี่ยนชิ้นส่วนที่เสียหาย
การเสื่อมสภาพของท่ออย่างรวดเร็ว (การกัดกร่อน/การแตกร้าว)	1. โลหะผสมที่เข้ากันไม่ได้กับบรรยากาศ 2. รอบการเปลี่ยนแปลงความร้อน 3. เชื้อเพลิงที่ปนเปื้อน	1. ทำการวิเคราะห์ทางโลหะวิทยาของส่วนที่ล้มเหลว 2. ตรวจสอบอัตราการเปลี่ยนอุณหภูมิ 3. ทดสอบองค์ประกอบเชื้อเพลิงสำหรับซัลเฟอร์/เฮไลด์	1. เปลี่ยนไปใช้โลหะผสมที่มีความทนทานมากขึ้น (เช่น Kanthal เพื่อลด) 2. ปรับเปลี่ยนโปรไฟล์ความร้อนขึ้น/เย็นลง 3. กรองน้ำมันเชื้อเพลิงให้บริสุทธิ์หรือติดตั้งตัวกรอง

B. การวิเคราะห์สาเหตุเชิงปริมาณ

เมื่อเกิดความล้มเหลว ให้ใช้แบบจำลองเชิงปริมาณอย่างง่ายเพื่อประเมินการมีส่วนร่วมของแต่ละปัจจัย:

α (ปัจจัยความร้อน): เพิ่มขึ้นเมื่ออุณหภูมิเปลี่ยนแปลงอย่างรวดเร็ว (ΔT/Δt) ใช้ข้อมูลจากเทอร์โมคัปเปิลเพื่อคำนวณอัตราทางลาด
β (ปัจจัยทางเคมี): สัมพันธ์กับระดับสิ่งเจือปนของเชื้อเพลิง (เช่น ppm ของ H₂S) รับรายงานการวิเคราะห์น้ำมันเชื้อเพลิง
γ (ปัจจัยทางกล): เกี่ยวข้องกับการลดลงของท่อ (ส่วนเบี่ยงเบนมม.) และความเร็วของก๊าซ (m/s) วัดโดยใช้เครื่องมือจัดตำแหน่งด้วยเลเซอร์และมิเตอร์วัดการไหล

18. คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: Radiant Tube แตกต่างจากหัวเผาแบบเดิมอย่างไร
ท่อส่งรังสีล้อมรอบแหล่งความร้อนภายในท่อป้องกัน เพื่อให้สามารถทำความร้อนโดยอ้อมได้ ซึ่งจะช่วยปกป้ององค์ประกอบความร้อนจากบรรยากาศที่มีฤทธิ์กัดกร่อน และช่วยให้กระจายความร้อนได้สม่ำเสมอมากขึ้น เมื่อเทียบกับหัวเผาแบบเปลวไฟโดยตรง

คำถามที่ 2: ท่อส่งรังสีสามารถใช้ทั้งทำความร้อนและทำความเย็นได้หรือไม่
ไม่ ท่อส่งรังสีได้รับการออกแบบมาสำหรับการใช้งานทำความร้อนโดยเฉพาะ โดยทั่วไปกระบวนการทำความเย็นจะใช้เทคโนโลยีที่แตกต่างกัน เช่น แจ็คเก็ตน้ำหรือระบบระบายความร้อนด้วยอากาศ

คำถามที่ 3: อายุการใช้งานโดยทั่วไปของหลอด Radiant คือเท่าใด
อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับวัสดุและสภาพการใช้งาน แต่โดยทั่วไปจะอยู่ที่ 5 ถึง 15 ปี การบำรุงรักษาที่เหมาะสมและการหลีกเลี่ยงการสัมผัสกับอุณหภูมิที่เกินกว่าพิกัดของท่อสามารถยืดอายุการใช้งานได้

คำถามที่ 4: มีข้อกังวลด้านความปลอดภัยเป็นพิเศษกับหลอดรังสีหรือไม่
ใช่. สำหรับท่อที่ใช้ก๊าซธรรมชาติ ต้องแน่ใจว่ามีการระบายอากาศและไอเสียจากก๊าซเผาไหม้อย่างเหมาะสม สำหรับท่อทั้งหมด หลีกเลี่ยงการสัมผัสโดยตรงกับพื้นผิวที่ร้อน และใช้อุปกรณ์ป้องกันระหว่างการติดตั้งและบำรุงรักษา

19. รายการตรวจสอบอ้างอิงด่วน

หมวดหมู่	พารามิเตอร์ที่สำคัญ	มูลค่าเป้าหมาย/การดำเนินการ
เรขาคณิตของท่อ	การทับซ้อนกันของตัวสะท้อนแสง	≥9นิ้ว (23ซม.)
การกวาดล้าง	ระยะห่างจากผนังเตาหลอม	≥1.2×เส้นผ่านศูนย์กลางท่อ
สนับสนุน	ระยะแขวนจากเตา	≤4นิ้ว (10ซม.)
วัสดุ	สำหรับการลด >1,200°C	คานธาล A1 หรืออินโคเนล 625
การติดตั้ง	แรงบิดของหน้าแปลน	15‑20Nm (สม่ำเสมอ)
การบำรุงรักษา	ระยะเวลาการเปลี่ยนซีล	12-24เดือน
ประสิทธิภาพ	การแผ่รังสีเป้าหมาย	0.85-0.92 (นิกเกิลสูง)
ความปลอดภัย	การตรวจสอบเซ็นเซอร์ช็อต	ตรวจสอบความสมบูรณ์เมื่อได้รับ
การพิสูจน์อักษรแห่งอนาคต	ความสามารถแบบโมดูลาร์	ใช้การออกแบบท่อแบบแบ่งส่วน
